Raven LiDAR-Scanner
- 4K Ultra Imaging
- Scanreichweite bis zu 100 m
- Austauschbarer Akku mit 2 Stunden Laufzeit
- 1,1 kg ultraleichtes Design
zzgl. MwSt.
Batteriegriff
360-Grad-Kamera-Set
Fahrrad-Kit
Zwei Jahre Garantie
Kostenlose Scan-Software
Batteriegriff
Bietet bis zu 120 Minuten BetriebszeitDank des Schnellwechselsystems können die Akkus im Feld sofort ausgetauscht werden, sodass ein kontinuierliches Scannen ohne Wartezeit zum Aufladen möglich ist.
360-Grad-Kamera-Set
Ermöglicht die Montage externer 360°-Kameras für hochauflösende Bildaufnahmen und somit die Erzeugung qualitativ hochwertigerer Bilder. RGB-Punktwolken und Gaußsches SplattingDie
Kompatibel mit ausgewählten 360-Grad-Kameras, wie z. B. Insta360 X4 Und Insta360 X5Die

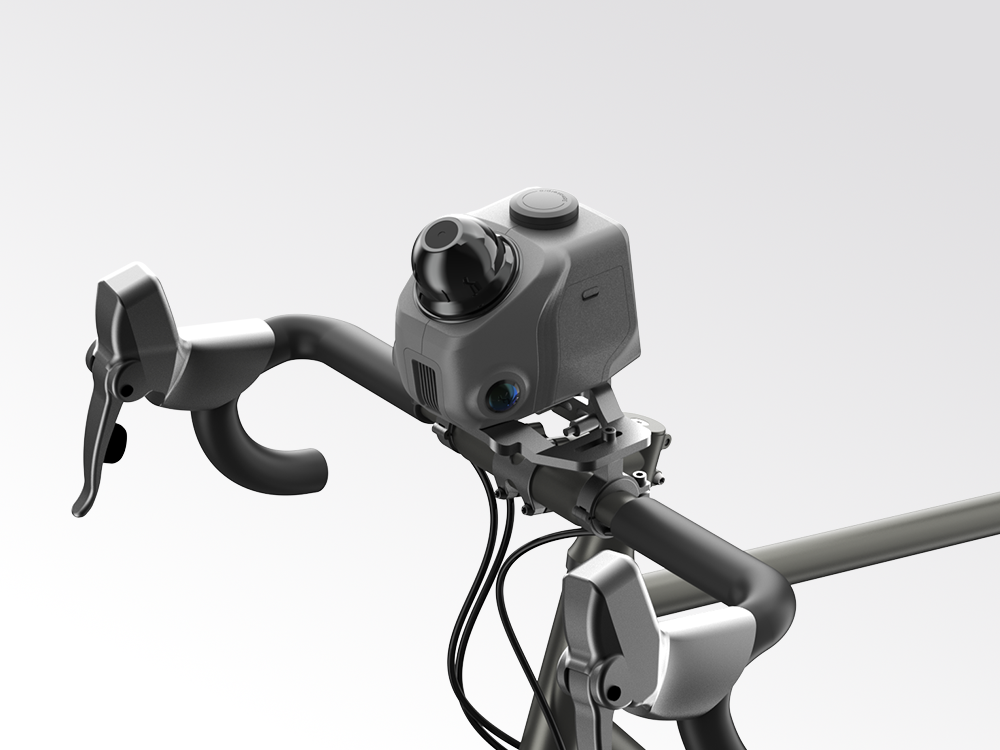

Fahrrad-Kit
Dadurch kann das Produkt auf einem Fahrrad oder Motorrad montiert werden, um 3D-Straßenszenen aufzunehmen.

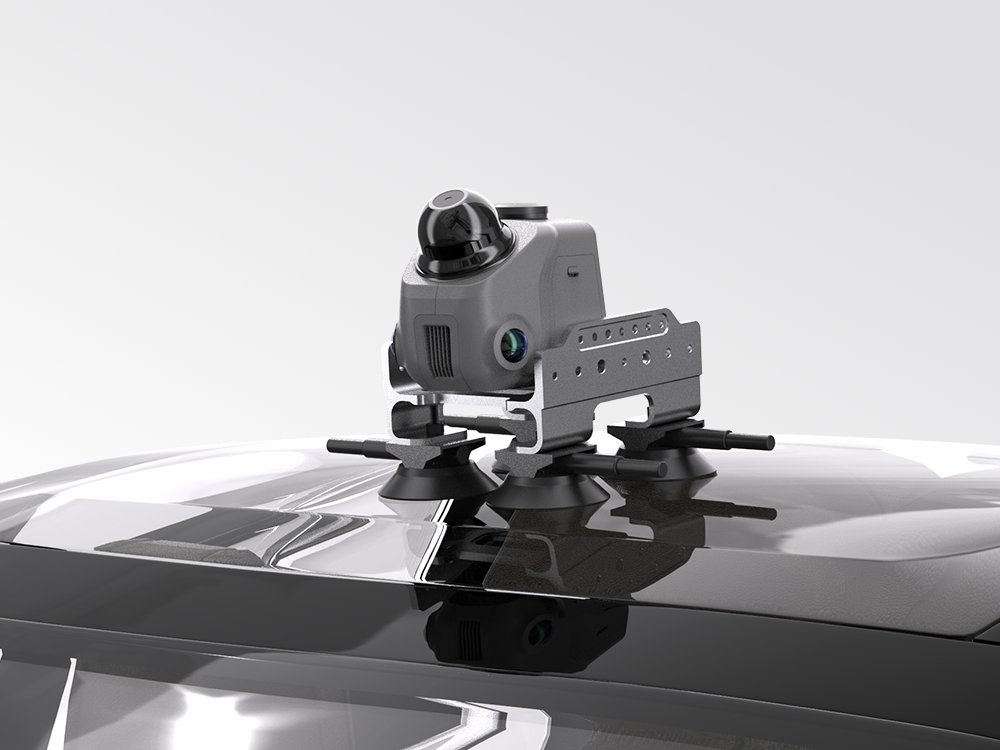

Autodachhalterung
Wird auf dem Fahrzeugdach befestigt und sammelt 3D-Straßendaten während der Fahrt.

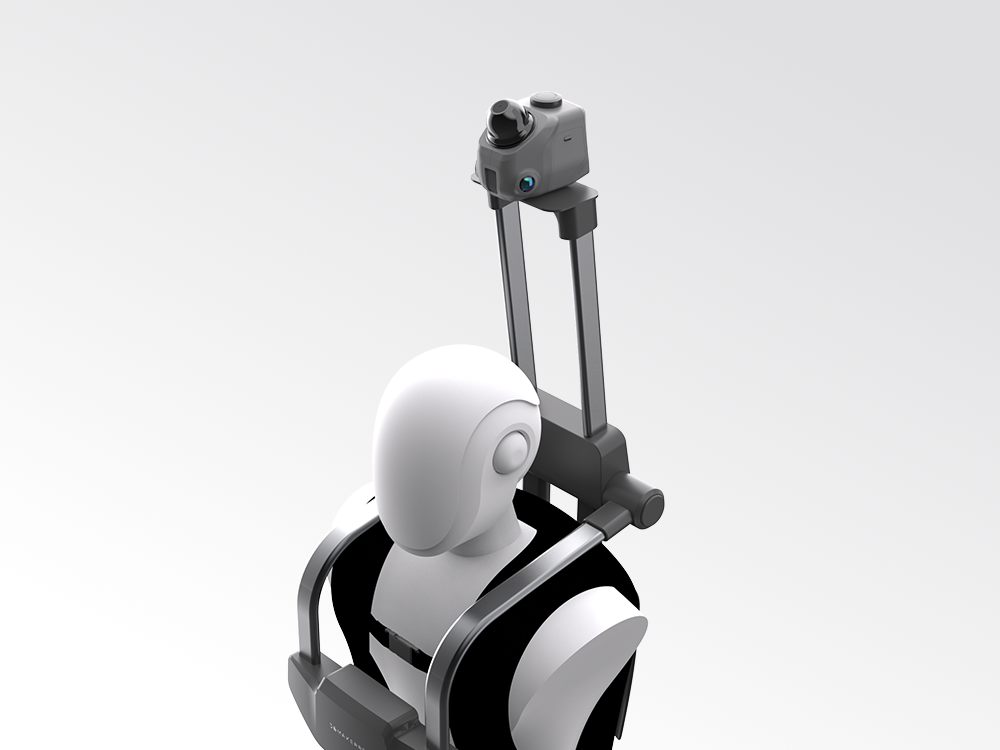

Rucksack-Kit
Fixieren Sie das Produkt in Form eines Rucksacks auf dem Kopf zur ungehinderten Datenerfassung.
50 M
SCANNRADIUS
360°×40°
Ultraweites Sichtfeld
2CM
GENAUGIE
Mehr sehen, weniger verpassen
Raven verfügt über ein Scan-Sichtfeld von 360° × 40°Dadurch werden tote Winkel am oberen und unteren Rand des Scanbereichs effektiv reduziert und eine zuverlässige Erfassung in einem einzigen Durchgang gewährleistet.
12MP
Fisheye-Kamera
1/2 Zoll
Sensorgröße
4K
Echtfarbenaufnahme
Entwickelt für fortgeschrittene visuelle Erfassung
Für visuelle Workflows höherer Ebene unterstützt Raven externe Drittanbieterlösungen. 360-Grad-KamerasDadurch werden bei Bedarf breitere Blickwinkel und eine höhere Farbauflösung ermöglicht.
Kontinuierliche Kreativität
Jeder Akku ermöglicht bis zu 2 Stunden Scannen und verfügt über ein Schnellwechselsystem, sodass Ihre Projekte ohne Unterbrechung fortgesetzt werden können.
Leichte Mobilität
Mit einem Gewicht von nur 1100 g ist Raven so konzipiert, dass man ihn überallhin mitnehmen kann. Sein kompaktes Gehäuse vereint leistungsstarke Scanfunktionen mit einem äußerst portablen Format.
Berichterstattung in den Medien
Von führenden Medien für professionelles LiDAR-Scanning und Anwendungen in der Praxis anerkannt.
YouTube-Rezensionen zum Raven LiDAR-Scanner
Dieser Testbericht demonstriert die Leistungsfähigkeit von Raven beim großflächigen Scannen von Gebäuden und hebt die stabile Erfassung von Punktwolken im Freien hervor.
Batteriegriff
Bietet bis zu 120 Minuten BetriebszeitDank des Schnellwechselsystems können die Akkus im Feld sofort ausgetauscht werden, sodass ein kontinuierliches Scannen ohne Wartezeit zum Aufladen möglich ist.
360-Grad-Kamera-Set
Ermöglicht die Montage externer 360°-Kameras für hochauflösende Bildaufnahmen und somit die Erzeugung qualitativ hochwertigerer Bilder. RGB-Punktwolken und Gaußsches SplattingDie
Kompatibel mit ausgewählten 360-Grad-Kameras, wie z. B. Insta360 X4 Und Insta360 X5Die
Fahrrad-Kit
Dadurch kann das Produkt auf einem Fahrrad oder Motorrad montiert werden, um 3D-Straßenszenen aufzunehmen.
Autodachhalterung
Montieren Sie Ihren 3D-Scanner sicher auf Fahrzeugdächern für dynamische Scananwendungen in der Automobilindustrie.
Rucksack-Kit
Tragen Sie Ihren 3D-Scanner und das Zubehör bequem mit diesem ergonomischen Rucksack, der für Mobilität konzipiert ist.
Nahtlose Workflow-Integration
RayStudio unterstützt alle gängigen Industriestandardformate und stellt so sicher, dass Ihre Daten sofort für jede CAD-, BIM- oder 3D-Designsoftware bereit sind.
JIMUMETA: Gastgeber und präsentieren Sie Ihre Kreationen.
Laden Sie Ihre Panorama-Touren und Gaussian-Splatting-Projekte nahtlos hoch, verwalten und teilen Sie sie. JIMUMETA bietet flexibles kostenloses und kommerzielles Hosting, um Ihre Projekte online zu präsentieren.
Entwickelt für fortgeschrittene visuelle Erfassung
Projekttyp: Farbige Punktwolke
Standortbesichtigung: Erstellung farbgenauer 3D-Punktwolken für die architektonische Außenplanung und die Projektstandortanalyse.
Villenstruktur
Projekttyp: Monochrome Punktwolke
BIM & Sanierung: Extrahieren Sie präzise Struktur-Drahtmodelle für Gebäudeplanung, Anlagenmanagement und Sanierung.
Höhlenquerschnitt
Projekttyp: Monochrome Punktwolke
Ingenieurwesen & Geologie: Erstellung detaillierter Querschnitte für die Höhlenüberwachung und komplexe topographische Untersuchungen.
Spezifikationen
Scanleistung
Bildgebung & Optik
Hardware & Schnittstellen
Physikalische Spezifikationen
Software- und Systemanforderungen
Was ist in der Box
Raven LiDAR-Scanner
× 1
Batteriegriff
× 1
Halterungssockel
× 1
Schutzhülle
× 1
TF-Karte 128 GB
× 1
Raven Max LiDAR-Scanner
× 1
Batteriegriff
× 1
Halterungssockel
× 1
Schutzhülle
× 1
TF-Karte 128 GB
× 1
Raven Max LiDAR-Scanner
× 1
RTK-Kits
× 1
Transportkoffer
× 1
TF-Kartenleser
× 1
Batteriegriff
× 1
Halterungssockel
× 1
Schutzhülle
× 1
TF-Karte 128 GB
× 1
Häufig gestellte Fragen
1. Welche Software kann ich zur Verarbeitung meiner Scandaten verwenden?
Sie können Ihre Scandaten mit Ray Studio verarbeiten, der offiziellen Begleitsoftware für alle 3DMakerPro Spatial-Scanner. Ray Studio unterstützt umfassende Funktionen wie Farbpunktwolken und Gaussian Splatting und liefert so mühelos hochwertige 3D-Ergebnisse.
2. Welche Systemvoraussetzungen gelten für Ray Studio?
- Empfohlene Spezifikationen: Intel Core i7 (oder besser), 64 GB RAM und NVIDIA RTX 4060 (16 GB VRAM).
- Mindestanforderungen: Intel Core i7, 32 GB RAM und NVIDIA RTX 3060 (8 GB VRAM).
- Betriebssystemvoraussetzung: Windows 10/11 (64-Bit) für beide Konfigurationen.
3. Gibt es eine minimale Scandistanz für den Raven? Bedeutet die Angabe von 10 m, dass er Objekte in der Nähe nicht scannen kann?
Ganz und gar nicht. Sie können aus einer Entfernung von nur 50 cm scannen. Unsere angegebene Genauigkeit beträgt ca. 2 cm über den gesamten Bereich von 50 cm bis 10 m, wobei 10 Meter als optimale Basis für professionelle Ergebnisse dienen.
4. Worin besteht der Unterschied zwischen Raven und iPhone LiDAR?
Während der iPhone LiDAR (verfügbar bei Pro-Modellen) ein hervorragender Einstieg in das gelegentliche Scannen von Räumen und AR ist, handelt es sich beim Raven LiDAR um einen professionellen räumlichen Scanner, der für hochpräzise Konstruktion und 3D-Modellierung entwickelt wurde.
5. Worin besteht der Unterschied zwischen dem Raven LiDAR-Scanner und dem Eagle LiDAR-Scanner?
a) Bildschirm: Raven verfügt über einen 3,9 Zoll großen AMOLED-HD-Touchscreen, Eagle hingegen über einen 3,5-Zoll-Bildschirm. Das größere Display von Raven ermöglicht eine komfortablere Bedienung.
b) Kamera: Raven verwendet einen 1/2-Zoll-Sony-Sensor mit 12 MP, der HD-Farbpunktwolken und 4K-Gaussian-Splatting erzeugt und optional externe 360°-Kameras unterstützt. Eagle verfügt über ein 48-MP-System mit 8K-Panoramafunktion. Raven bietet eine flexiblere Farberfassung.
c) Gewicht: Raven wiegt 1,1 kg und hat einen abnehmbaren Akkugriff; Eagle wiegt 1,5 kg und hat einen integrierten Akku. Raven ist portabler und leichter zu transportieren.
6. Welche Anwendungsszenarien gibt es?
Der Raven LiDAR-Scanner ist eine hochpräzise Lösung zur räumlichen Datenerfassung, die für verschiedene professionelle Branchen entwickelt wurde:
a) Architektur und Bauwesen: Erfassen Sie Ist-Zustandsdaten, um BIM-fähige Modelle für eine präzise Projektplanung und Baustellenüberwachung zu erstellen.
b) Immobilien & Inneneinrichtung: Generieren Sie digitale Zwillinge für immersive virtuelle Rundgänge, Immobilienmarketing und präzise Raumplanung.
c) Vermessung und Kartierung: Erfassung hochdichter Punktwolken für die Infrastrukturdokumentation und großflächige topografische Analysen.
d) Medien & Spiele: Rekonstruktion von 3D-Szenen und Gaussian-Splatting-Assets für virtuelle Produktionen, VFX und interaktive Inhalte.
e) Kulturelles Erbe: Historische Stätten und Artefakte werden digital und detailgetreu für Restaurierungsarbeiten und virtuelle Ausstellungen archiviert.
f) Öffentliche Sicherheit und Forensik: Schnelle Rekonstruktion von Unfall- oder Tatorten für präzise räumliche Analysen und dauerhafte Beweissicherung.
7. Welches Ausgabeformat wird verwendet?
Raven unterstützt mehrere Formate, darunter 3D-Farbpunktwolke (PLY), Farbnetz (OBJ) und Gaussian Splatting (PLY).
8. Können Raven-Scandaten in Punktwolken-Software von Drittanbietern verwendet werden?
Ja. Raven unterstützt den Export von Scandaten in Standardformaten wie LAS/LAZ, PLY und OBJ, die problemlos in weit verbreitete Software wie CloudCompare, Leica Cyclone, FARO Scene, Trimble RealWorks, AutoCAD und Revit importiert werden können, um sie weiter zu verarbeiten und zu analysieren.
9. Kann ich Erweiterungen hinzufügen?
Ja. Raven unterstützt optionales Zubehör, darunter ein RTK-Modul, ein Insta360-Kit, eine TF-Karte, einen Batteriegriff, ein Rucksack-Kit, ein Fahrrad-Kit, ein Auto-Kit und eine Drohnenhalterung.
10. Ist der Laser für Menschen sicher?
Ja, der Laser ist sicher für das menschliche Auge und entspricht den Sicherheitsstandards. Klasse 1 (IEC60825-1:2014)Bei der Verwendung des Eagle-Scanners besteht kein Grund zur Sorge, es wird jedoch nicht empfohlen, längere Zeit direkt in den Laser zu schauen.
11. Welcher sichere Betriebstemperaturbereich gilt für den Scanner?
Der empfohlene Betriebsbereich ist 0 °C - 35 °C (32 °F - 95 °F)Das Gerät kann in Extremfällen Temperaturen bis zu -10 °C (14 °F) standhalten, ein Betrieb bei Minustemperaturen wird jedoch nicht empfohlen.
12. Welche Verarbeitungs- und Speicherkapazitäten bietet der Raven?
Der Raven wird von einem robusten Motor angetrieben. 8-Kern 2,4 GHz Prozessor für schnelle Echtzeitberechnungen. Er wird geliefert mit 32 GB Der interne Speicher ist leicht erweiterbar. 128 GB Eine microSD-Karte ist im Lieferumfang enthalten, um auch große Punktwolkendateien problemlos verarbeiten zu können.
13. Kann ich den Raven auf einer Drohne montieren? Welche Voraussetzungen müssen erfüllt sein?
Ja. Sie benötigen eine Drohne mit mindestens 1,1 kg (2,4 lbs) Nutzlastkapazität (z.B. DJI Matrice-SerieDa der Raven unabhängig funktioniert und keine Integration in das Flugsystem der Drohne erfordert, ist die Montage ein Selbstmontageprozess. Wir liefern die 3D-druckbare Montagedateien um Ihnen dabei zu helfen, Ihre Installation an Ihr spezifisches Drohnenmodell anzupassen.
14. Kann der Raven für Nachtscans verwendet werden?
Ja. Der LiDAR-Sensor des Raven arbeitet lichtunabhängig und ermöglicht so eine präzise Punktwolkenerfassung unter nahezu allen Lichtverhältnissen. Bitte beachten Sie jedoch, dass die Generierung von Farbpunktwolken und 4K Gaussian Splats sind bei schlechten Lichtverhältnissen eingeschränkt, da diese Funktionen auf qualitativ hochwertigen Kameraaufnahmen basieren.
15. Sind Mehrwertsteuer, Zölle und Versandkosten im Preis enthalten?
Bitte beachten Sie, dass je nach den Zollbestimmungen Ihres Landes zusätzliche Zollgebühren anfallen können. Bitte informieren Sie sich über die geltenden Zollbestimmungen in Ihrem Land. Für weitere Informationen kontaktieren Sie uns bitte unter: service@3dmakerpro.com
16. Wird Zubehör mit dem Scanner mitgeliefert?
Wir werden unser Bestes tun, Ihre Artikel zusammen in einem Paket zu versenden, allerdings besteht die Möglichkeit, dass wir sie aufgrund des Produktionsfortschritts oder zollrechtlicher Bestimmungen aufteilen müssen.
17. Wann beginnt der Versand und welche Versandart wird verwendet?
Die Lieferungen werden voraussichtlich am Ende MärzDie Standardversandart ist Seefracht (4-6 Wochen Transitzeit).
18. Ist beim Kauf zur Markteinführung eine Garantie enthalten?
Ja, alle unsere Produkte werden mit einem 2 Jahre Garantie.
